光伏太阳能与单晶技术
最新的信息科技和能源科技的日益进步使得电子技术变成蓬勃发展最快的一个领域。旭光集中于不断提供创新和独特的材料和产品,以满足在光伏太阳能、微电子、电力、半导体和LED电子产品这些高科技行业中的应用。
旭光是一个被客户认可的真正的创新合作伙伴,我们的高性能金属材料正广泛应用在生产的每一个工艺技术中 - 包括光伏太阳能和单晶体生长。
我们的产品
单晶硅是硅的单晶体结构,由于其特殊的半导体性能以及高效率的光电转化效应优势,使其成为半导体和太阳能电池重要的材料正被广泛应用着。

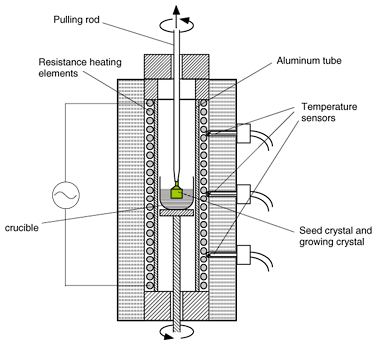

通常单晶硅是在单晶硅生长炉中通过提拉法在惰性气氛下生产取得单晶硅锭,首先高纯度硅料加载到圆形石英坩埚中进行融化,之后由一根夹持有硅籽晶棒的钼材料夹头零件,将硅籽晶棒浸入熔融的硅料之中进行拉晶生产。
|
旭光可以生产应用于单晶硅生长炉中各种型号的高性能钼材料零件,包括:
|
钼丝
钼板
晶体生长是应用于半导体、光学和电子产业的一个重要技术领域。蓝宝石Sapphire(Al2O3)单晶用于高功率激光光学系统,高压元件和LED的基板。 氮化铝(AlN)单晶是制造的UV
– LED和激光二极管(LD)的主要成分。
|
旭光可以生产多种规格的钨和钼材料的坩埚产品,具备****的高温耐受性能,包括:
-

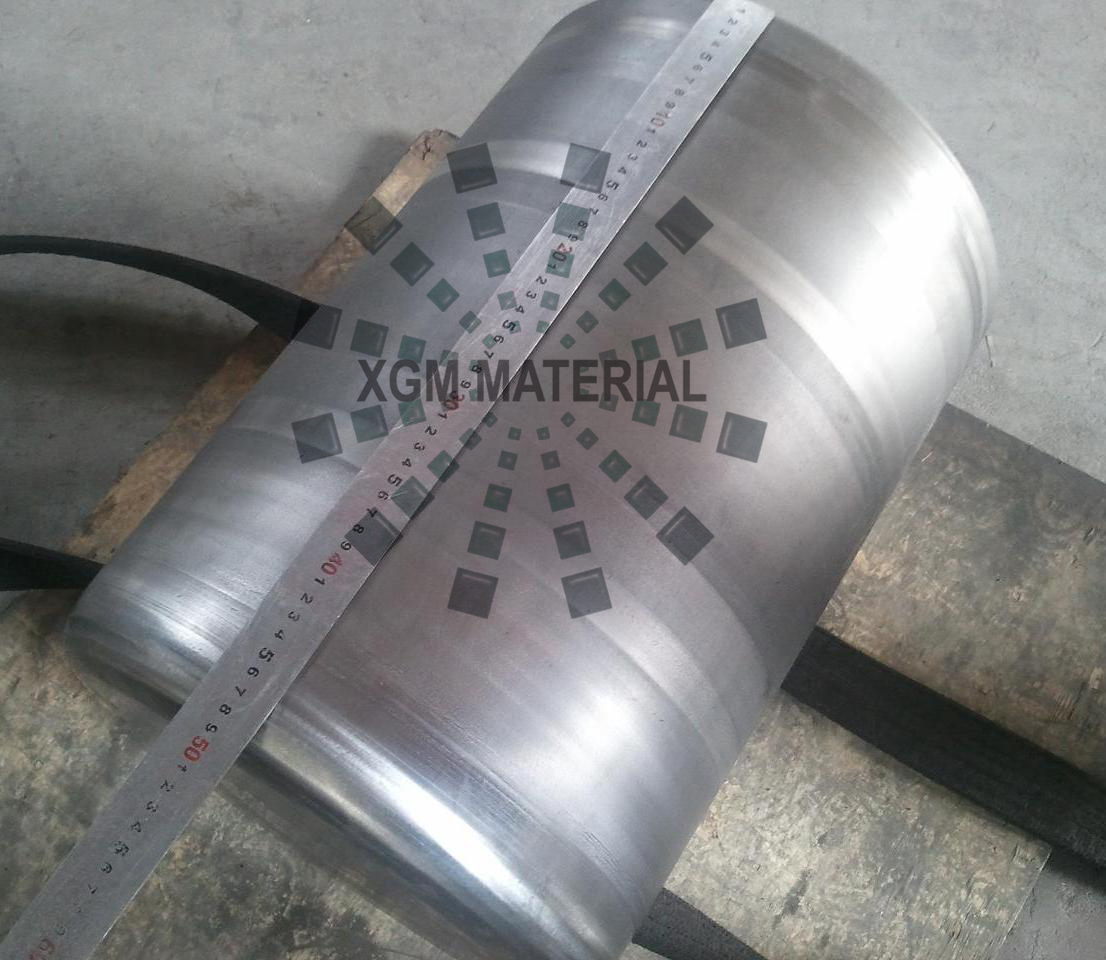

钨坩埚
-

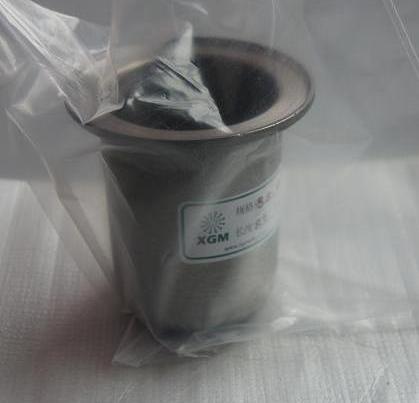

钼坩埚
-
客户定制坩埚
-
盖子
-
管
-
型模
-
热屏蔽罩
|
|
应用升华-凝结技术,生长在钨盖上的氮化铝(AlN)单晶体锭 |
1、物化性能特征
(1) 密度:18.3~19.2g
/cm3
(2) 表面光洁度: <
3.2μm
(3)
纯度:W99.97%(min.)
(4)
使用温度范围:1800~2750℃。
2、产品规格:
1)尺寸和公差范围
Unit:mm
供应状态 |
规格 |
公差 |
壁厚(mm) |
光洁度(μm) |
直径(mm) |
高度(mm) |
直径(mm) |
高度(mm) |
烧结 |
10~500 |
10~750 |
±3.0 |
±3.0 |
8~20 |
|
烧结后精磨 |
10~450 |
10~550 |
±0.5 |
±1.0 |
7~18 |
<3.2 |
特殊产品尺寸可以工具客户的要求定制生产
3、生产工序和设备
序号 |
工序 |
设备 |
质量检查方法 |
1 |
粉料提纯 |
真空提纯炉 |
GDMS |
2 |
冷等静压 |
冷等静油压机 |
坯料尺寸、密度状况检查 |
3 |
烧结 |
高温真空烧结炉 |
尺寸、密度状况检查 |
4 |
锻压轧制 |
高精度锻轧机 |
尺寸、密度、表面内部状况检查 |
5 |
精加工 |
数控加工中心 |
尺寸、密度、表面内部状况检查 |
6 |
包装 |
|
出货检测报告 |
4、技术应用
钨是稀有高熔点金属,由于其熔点高达3410℃,因此由特殊工艺生产的钨坩埚被广泛应用于蓝宝石单晶生长炉、石英玻璃熔化炉、特种陶瓷烧结等工业炉内的核心容器,其使用的工作温度一般要达到2000℃以上。
特别对于蓝宝石单晶生长炉来说,具有高纯度、高密度、无内裂纹、尺寸精准、内外壁光洁,低碳、低氧、低铁等特征的钨坩埚对蓝宝石晶体生长过程中的种晶成功率、拉晶质量控制、脱晶粘锅以及使用寿命起到了关键性的作用。
旭光的高性能金属材料应用在太阳能硅和单晶生产技术中,您将受益于:
-
为您备有一定的库存选择,降低您的生产成本
- 快速而稳定的交货服务, 与您的生产同步
- 致密而均匀的产品性能,确保您更长的使用寿命
- 高精度的零件工艺,确保您的使用无后顾之忧
|
